Fork Alignment

01.既存のフォークエンド修正工具をモールトン専用に加工し、オリジナルで設計したモールトン専用のフォークアライメント工具を使用してメインフォーク、サブフォークともに左右のズレを確認します。

02.画像のように、納品されたままの状態では、ほとんどのフレームに左右のズレが生じています。

03.メインフォーク修正後。

04.フォークのズレやエンド幅の修正も専用の工具を使います。

09.サブフォークも同じようにズレが出ていないかを確認し、修正します。

10.サブフォーク修正後。

11.その他に、エンド部が上下方向にズレていないか確認します。

12.この一連の作業は、フォークにホイールを装着する際、いずれかの箇所にゆがみやズレがある場合、ホイールが片寄り、フォーク中心に装着できないため行います。

05.サブフォークにもズレが出ているため修正します。画像は修正前。

06.サブフォーク修正後。

07.メインとサブフォークのエンド幅を確認します。装着するハブと同幅にするために、中心からエンドまで左右均等にフォークを修正します。画像はメインフォーク修正前。

08.メインフォーク修正後。

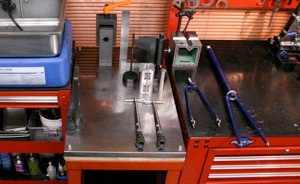

モールトン・バイシクルの特徴と言えば、なんと言ってもサスペンション構造に他なりません。モールトン・バイシクルのフロントフォークは、2本のメインフォークとサブフォークから成り立っています。精度が出ていなければ独自のしなやかな動きが損なわれてしまいます。それぞれのフォークの精度を高めるためにMokuオリジナルでモールトン専用のフォークアライメント工具を製作しました。
